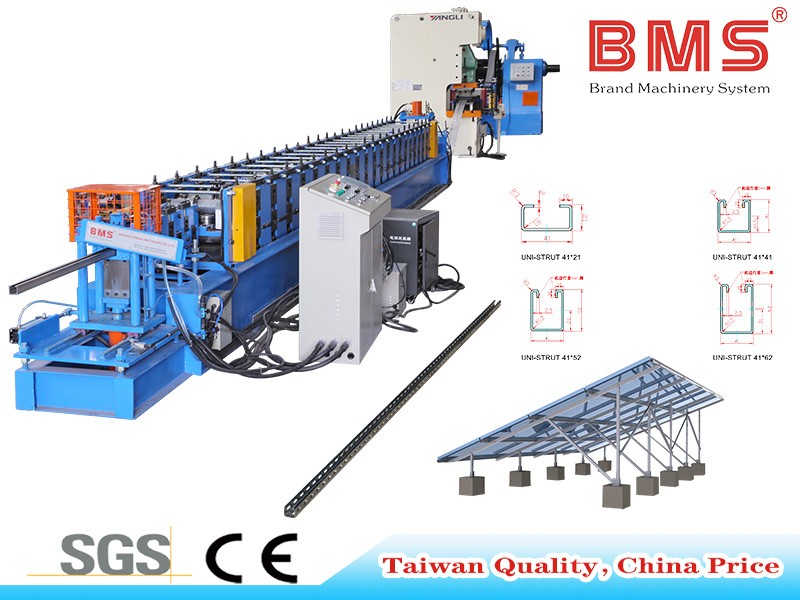

Máquina formadora de rollos de marco de montaje solar

Haga clic aquí para ver el video

Perfil

Material

Grosor del material: 2,0-2,8 mm
Material aplicable: acero galvanizado (GI), acero laminado en frío (CRC)
Con límite elástico: 245-550Mpa

Trabajo Seguir

desbobinador→Dispositivo de nivelación→Máquina perforadora y servoalimentadora→Alimentar Dispositivo de guía y Sistema de perfilado→Dispositivo de corte de poste hidráulico→estante de salida

Componentes de la máquina

1) Desenrollador hidráulico de 5 toneladas: un juego

Contracción y parada del orificio interno de la bobina de acero de control hidráulico
máx. ancho de alimentación:600 mm
Rango de identificación de la bobina: 508 ± 30 mm, diámetro exterior: 1500 mm
Máxima capacidad:5 toneladas, motor:3KW, control de velocidad de frecuencia
Motor bomba de aceite:3KW
Añade potencia de alimentación automática y dispositivo de parada automática.
Con dispositivo de brazo de presión hidráulica

2) nivelación Ddispositivo

Arriba Tres abajo cuatro totalmente Siete dispositivo de nivelación de rodillos
Con guía de material de alimentación, estructura del cuerpo de H450 tipo de acero por soldadura
Ejes fabricados con acero 45#, Tratamiento térmico de temple y revenido, cromado duro. Diámetro = φ90 mm, mecanizado con precisión
Fuerza de motor:3KW

3) Servoaccionamiento y punzonado Máquina

63 toneladas Punzonadora de ALTA VELOCIDAD antes de la formación de rollos, equipada con un juego de modelo de punzonado. Punzonadora de cuatro lados con cubierta de seguridad y un lado con la puerta abierta. Por control del sistema PLC.

Envío de material por el servomotor para perforar con mayor precisión, potencia del servomotor 3 kilovatios

4) Máquina principal

Con guía de alimentación, marco del cuerpo hecho de H400 tipo de acero por soldadura
Grosor de la pared lateral: Q235 t18mm; Tirante: ф22 Galvanizado
Rodillos fabricados con Rodamiento de acero GCr15(=EN31 acero), mecanizado con precisión, recubierto de cromo duro; con un espesor de 0,04 mm, superficie con tratamiento de espejo (para una vida más larga y antioxidante); Ejes fabricados con acero 45#, Tratamiento térmico de temple y revenido, cromado duro. Diámetro =80 mm,mecanizado de precisión
Engranaje y transmisión por cadena 22 pasos formar
Motor principal (marca Polaroid) =15KW ,Control de velocidad de frecuencia

Dispositivo de agua fría

5)Dispositivo de corte hidráulico posterior

Publicar para cortar, detener para cortar, tipo de dos piezas de diseño de hoja de corte, sin obturación
Motor hidraulico: 5.5KW
Material de la herramienta de corte: Cr12MoV(= SKD11 con al menos un millón de veces de vida de corte), tratamiento térmico a HRC58-62 grado
La potencia de corte la proporciona el motor principal. Estación hidráulica independiente

5) Sistema de Control PLCm

Controle la cantidad y la longitud de corte automáticamente
Ingrese los datos de producción (lote de producción, piezas, longitud, etc.) en la pantalla táctil,
Puede terminar la producción automáticamente.
Combinado con: PLC, inversor, pantalla táctil, codificador, etc.

6) Salir Rack

sin alimentación, Dos unidades,con ruedas para facilitar el movimiento

7) demostración del producto

Servicio postventa

1. La garantía es de 24 meses desde que el cliente recibe la máquina.
Dentro de los 24 meses, enviaremos las piezas de repuesto al cliente de forma gratuita.
2. Ofrecemos soporte técnico durante toda la vida útil de nuestras máquinas
3. Podemos enviar a nuestros técnicos para instalar y capacitar a los trabajadores en las fábricas de los clientes con
costo adicional

Términos de intercambio

1. Cantidad mínima de pedido (MOQ): 1 Juego
2. Tiempo de entrega: alrededor de 45 días hábiles
3.Puerto de carga: puerto de Xiamen
4.Tipo de pago: por T/T o por L/C
5. Exportación: a más de 50 países y regiones, incluidos Taiwán, Reino Unido, Francia, Singapur,
Grecia, Australia, EE. UU., México, Brasil, Chile, Bolivia, Trinidad, Israel, Arabia Saudita, etc.

Estilo de embalaje

Método de embalaje: el cuerpo principal de la máquina está desnudo y cubierto por una película de plástico (para proteger del polvo y la corrosión), cargado en el contenedor y Fijado de manera constante en un contenedor adecuado mediante cuerda de acero y candado., adecuado para el transporte de larga distancia.
